Máquinas con Apoyos Elásticos

ToB

Hasta 10kg

500kg con 2 apoyos

500kg con 3 o 4 apoyos

1000kg - 2 apoyos

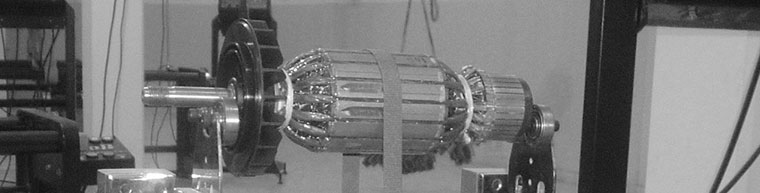

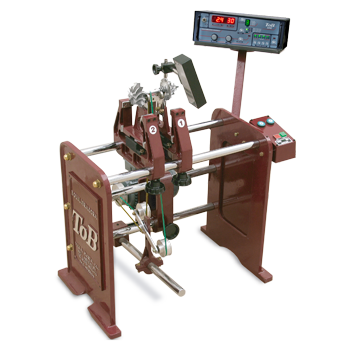

Modelo RGA hasta 10kg


RGA: se utiliza para el balanceo dinámico de pequeñas piezas como por ejemplo:

  • Rotores de pequeños motores eléctricos
  • Inducidos de motores eléctricos
  • Fresas de alta velocidad
  • Turbos sobrealimentadores
  • Bombas centrífugas
  • Poleas
  • Rodillos de impresión
  • Rotores de alternador de automotores

  • La tracción de la pieza se realiza mediante una correa plana a velocidad constante.
    Las indicaciones de ángulo y cantidad son proporcionadas por la electrónica SME.

    CARACTERÍSTICAS TÉCNICAS modelo RGA

    Dimensiones máximas
    de la pieza a equilibrar:

    - largo (entre apoyos) :

    470 mm

    - diámetro :

    420 mm

    - peso (simétrico) :

    10kg

    - peso mínimo (simétrico) :

    100g
    Desbalanceo residual : <0.5 g.mm/kg
    Velocidad : 350 a 6300 R.P.M.
    Motor: 1/3 HP
    Alimentación: 3x380Vca 50/60 Hz
    Opcional: 3x220Vca o 1x220Vca
    Indicaciones:
    de ángulo: estroboscópica
    de desequilibrio: digital
    de velocidad: digital
    Filtro: sintonizable
    Ancho x Alt. x Prof.: 980 x 760 x 610 mm
    Peso (incluido embalaje para transporte aéreo): 83 kg

    (Las características técnicas pueden variar sin aviso previo)

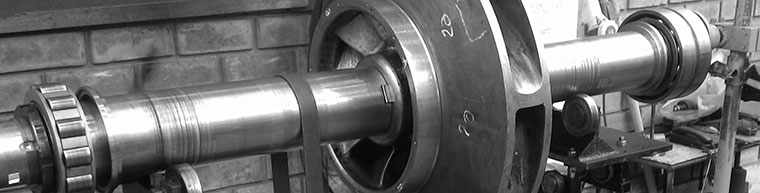

    500kg 2, 3 o 4 sensores


    Las equilibradoras ToB son modulares, esto significa que se pueden armar de acuerdo a las necesidades del usuario.
    La elección mas conveniente, dependerá del tipo de piezas que se balancearán.


    Videos
    Videos

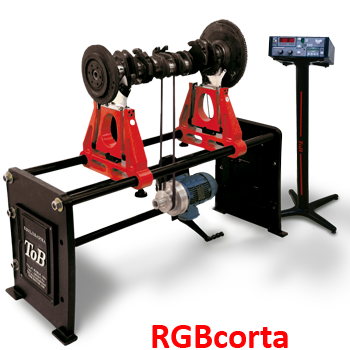

    modelo
    RGBcorta




    1220mm


    1000mm

    500kg

    1kg

    2

    1 g.mm/kg

    350 a 6300

    1HP
    (3HP Opc.)





    3x380V
    50Hz

    3x220V
    50/60Hz




    estroboscópica

    digital

    digital




    gráfica y digital

    digital

    digital

    SME (manual)
    PCL2B/PCL3B
    (automático)

    SME: NO
    PCL2B: SI
    PCL3B: SI

    2.20x1.2x1m

    300 kg

    modelo
    RGB




    2620mm


    1000mm

    500kg

    1kg

    2

    1 g.mm/kg

    350 a 6300

    1HP
    (3HP Opc.)

    3 HP
    o
    5.5HP Opc.

    3x380V
    50Hz

    3x220V
    50/60Hz




    estroboscópica

    digital

    digital




    gráfica y digital

    digital

    digital

    SME (manual)
    PCL2B/PCL3B
    (automático)

    SME: NO
    PCL2B: SI
    PCL3B: SI

    3.7x1.2x1m

    465 kg

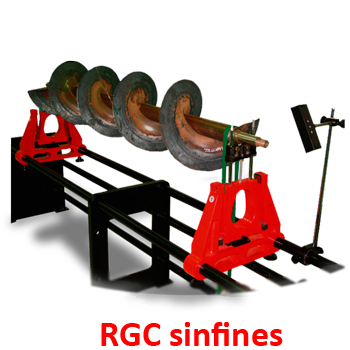

    modelo
    RGC sinfines




    4020mm


    1000mm

    500kg

    1kg

    2

    1 g.mm/kg

    350 a 6300

    1HP
    (3HP Opc.)

    3 HP
    o
    5.5HP Opc.

    3x380V
    50Hz

    3x220V
    50/60Hz




    estroboscópica

    digital

    digital




    gráfica y digital

    digital

    digital

    SME (manual)
    PCL2B/PCL3B
    (automático)

    SME: NO
    PCL2B: SI
    PCL3B: SI

    5.2x1.2x1m

    630 kg

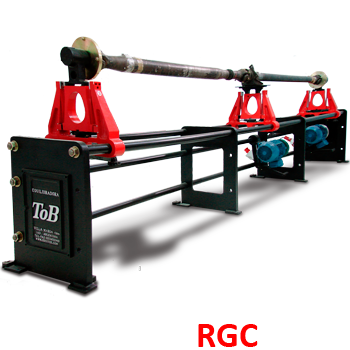

    modelo
    RGC




    3960mm


    1000mm

    500kg

    1kg

    3

    1 g.mm/kg

    350 a 6300

    1HP
    (3HP Opc.)

    3 HP
    o
    5.5HP Opc.

    3x380V
    50Hz

    3x220V
    50/60Hz




    estroboscópica

    digital

    digital




    gráfica y digital

    digital

    digital

    SME (manual)
    PCL2B/PCL3B
    (automático)

    SME: NO
    PCL2B: SI
    PCL3B: SI

    5.2x1.2x1m

    654 kg

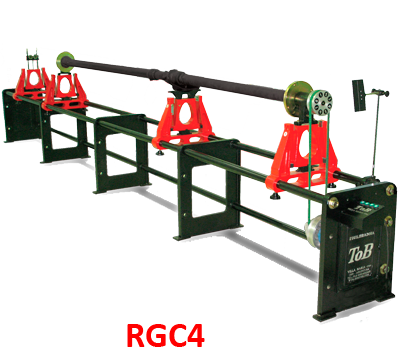

    modelo
    RGC4




    5360mm


    1000mm

    500kg

    1kg

    4

    1 g.mm/kg

    350 a 6300

    1HP
    (3HP Opc.)

    3 HP
    o
    5.5HP Opc.

    3x380V
    50Hz

    3x220V
    50/60Hz




    estroboscópica

    digital

    digital




    gráfica y digital

    digital

    digital

    SME (manual)
    PCL2B/PCL3B
    (automático)

    SME: NO
    PCL2B: SI
    PCL3B: SI

    6.7x1.2x1m

    800 kg

    CARACTERÍSTICAS
    TÉCNICAS

    Dimensiones máximas
    de la pieza a equilibrar:

    - largo:
      (entre apoyos)

    - diámetro máximo:

    - peso (simétrico):

    - peso mínimo:

    Cantidad de sensores:

    Desbalance Residual:

    Velocidad (RPM):

    Motor Principal:
    Correa plana

    Motor Secundario:
    Correa en "V"
    (Opcional)

    Alimentación:
    (estándar)

    Alimentación:
    (a pedido)

    Indicaciones:
    (electrónica SME)

    de ángulo:

    de desequilibrio:

    de velocidad:

    Indicaciones:
    (PCL2B/PCL3B)

    de ángulo:

    de desequilibrio:

    de velocidad:

    Filtro:



    Generación
    de
    Informes:

    Ancho x Alt. x Prof.:

    Peso:
    (incluye embalaje
    p/transporte aéreo)

    Alternativas de Electrónica:

    Su equipamiento electrónico puede ser estroboscópico o computarizado. En la sección Electrónica podrá ver en detalle las características de cada modelo.



    Cuál Electrónica me conviene?

    Si nuestras piezas o nuestros clientes NO necesitan un informe que detalle la cantidad de vibración anterior y posterior al proceso de equilibrado, nos conviene instalar un equipo electrónico ESTROBOSCÓPICO modelo SME en nuestra máquina equilibradora ELÁSTICA.

    Electrónica SME

    SME

    En el caso que SI se necesite un INFORME que detalle el desbalance remanente anterior y posterior al proceso de equilibrado, nos conviene instalar un equipo COMPUTARIZADO modelo PCL3B o PCL2B a nuestra máquina equilibradora RÍGIDA o ELÁSTICA.
    Éstos equipos COMPUTARIZADOS muestran la información en dos gráficos polares pantalla con diferentes unidades ( gramos, g.mm, ISO G, API ), poseen base de datos de clientes y piezas, historial, compensación automática de planos, sintonía automática y generan INFORMES.

    El equipo COMPUTARIZADO modelo PCL3B tiene capacidad para instalar un solo variador de frecuencia hasta 7.5 HP. El equipo COMPUTARIZADO modelo PCL2B tiene capacidad para instalar uno o dos variadores de frecuencia de hasta 50 HP.

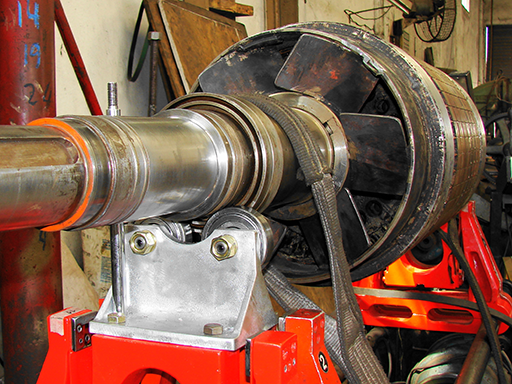

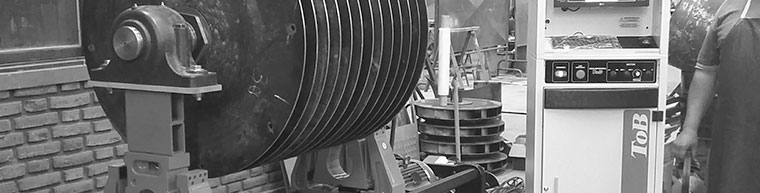

    Modelo RGD 1000kg

    Equilibradora RGD 1000

    El modelo RGD está equipado con dos sensores y tracción por correa plana.
    Se pueden balancear cualquier pieza que pueda rotar sobre la balanceadora como por ejemplo:

    • Rotores de motores eléctricos
    • Inducidos de motores eléctricos
    • Cigüeñales
    • Poleas
    • Rotores de moledoras y trituradoras
    • Ventiladores axiales
    • Turbinas centrífugas

    Las configuraciones usuales son RGD 1000 con 5 cuerpos para balancear cilindros de cosechadoras o 2 cuerpos para equilibrar rotores de motores y generadores eléctricos.
    Las indicaciones de ángulo y cantidad son proporcionadas por la electrónica modelo SMEPCL3B o PCL2B.

    CARACTERÍSTICAS TÉCNICAS RGD 1000

    Dimensiones máximas
    de la pieza a equilibrar:

    - largo (entre apoyos):

    - 5 cuerpos:

    4400mm

    - 2 cuerpos:

    1900mm

    - diámetro máximo:

    1500mm

    - peso máximo (simétrico):

    1000kg

    - peso mínimo (simétrico):

    5kg
    Desbalance residual: 1 g.mm/kg
    RPM de medición: 60 a 6300
    Motor:
    - Tracción por Correa Plana: 5.5HP
    Alimentación : 3x380Vca / 50Hz
    3 x 220V / 50Hz o 60Hz (a pedido)
    Indicaciones:
    de ángulo: digital y gráfica
    de desequilibrio: digital
    de velocidad: digital
    Filtro: automático

    (Las características técnicas pueden variar sin aviso previo)
